Thông tin chi tiết sản phẩm:
Thanh toán:
|

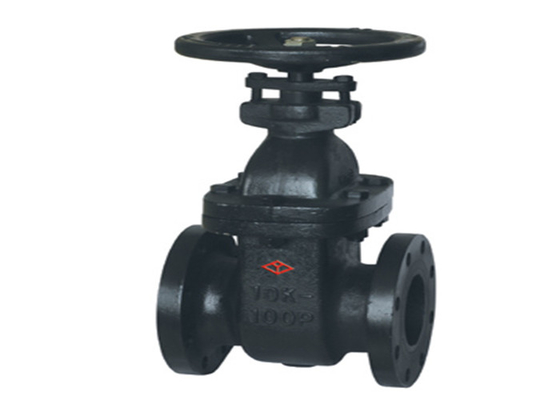

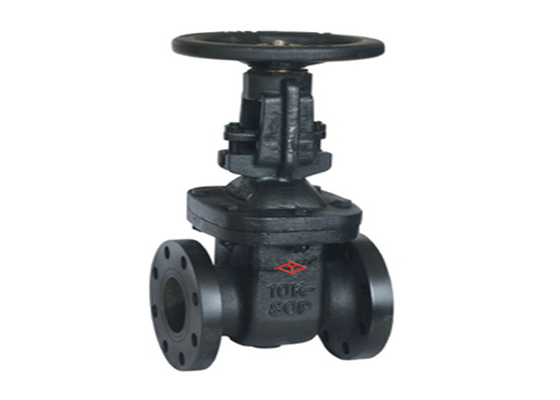

| tên sản phẩm: | Van cổng mặt bích | Tiêu chuẩn thiết kế: | KS B 2350 |
|---|---|---|---|
| Nhiệt độ của môi trường: | Nhiệt độ trung bình, nhiệt độ bình thường | chất liệu nắp ca-pô: | Gang thép |
| Vật liệu đĩa: | gang + đồng thau | vật liệu thân cây: | Thép không gỉ |
| mặt đối mặt: | JIS B2031 / KS B 2306 | MÀU SẮC: | Yêu cầu của khách hàng |
| Phương tiện truyền thông: | Nước uống | ||
| Điểm nổi bật: | Van cổng mặt bích KS B 2350,Van cổng mặt bích đen,Van cổng đen DN300 |
||
Bộ phận đóng mở của van cổng chính là cửa van.Hướng chuyển động của cổng vuông góc với hướng chất lỏng.Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn, không được điều chỉnh và tiết lưu.Thanh ram có hai bề mặt làm kín.Hai bề mặt làm kín của van Mode RAM được sử dụng phổ biến nhất tạo thành van góc hình nêm và hình nêm.
| Kích cỡ | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 180 | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 460 | 490 | 526 | 554 | 620 |
| D | J 40 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 | 675 | 795 |
| b | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 44 |
| Zx фd | 4X ф19 | 4X ф19 | 4X ф19 | 8X ф19 | 8X ф19 | 8X ф23 | 8x ф23 | 12X ф23 | 12X ф25 | 16X ф25 | 16X ф25 | 16X ф27 | 20X ф27 | 20x ф27 | 24X ф33 |
| H | 317 | 343 | 390 | 452 | 537 | 621 | 718 | 920 | 1113 | 1308 | 1195 | 1367 | 1498 | 1710 | 2129 |
| D0 | 190 | 190 | 190 | 210 | 240 | 260 | 270 | 300 | 350 | 390 | 400 | 500 | 50 () | 500 | 500 |
1. Trước khi lắp đặt, hãy kiểm tra khoang van, bề mặt làm kín và các bộ phận khác, không cho phép bụi bẩn hoặc cát bám vào;
2. Bu lông ở tất cả các bộ phận kết nối phải được siết chặt đồng đều;
3. Kiểm tra để đảm bảo rằng các bộ phận đóng gói được yêu cầu nén để đảm bảo cả độ kín của bao bì và độ mở linh hoạt của ram;
4. Trước khi lắp đặt van, người sử dụng phải kiểm tra mẫu van, kích thước kết nối và chú ý hướng dòng chảy trung bình để đảm bảo phù hợp với yêu cầu của van;
5. Khi lắp đặt van, người sử dụng phải dành không gian cần thiết cho việc dẫn động van;
6. Việc đấu dây của thiết bị truyền động phải được thực hiện theo sơ đồ mạch điện;
7. Van cổng phải được bảo dưỡng thường xuyên, không được va chạm và bóp theo ý muốn để không ảnh hưởng đến việc làm kín.
